Débitmètre de temps de transit portable

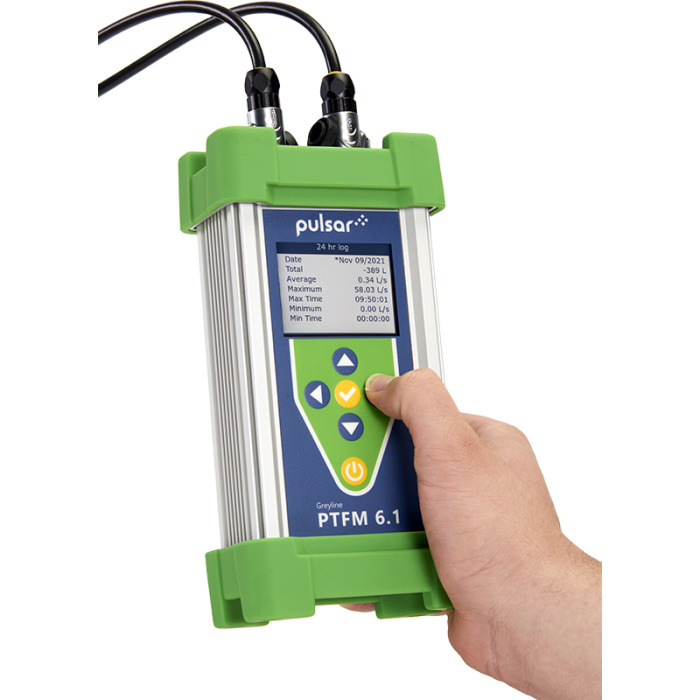

Débitmètre à temps de transit portable PTFM 6.1
Que vous ayez besoin d'une mesure de débit alors que vous ne l'aviez pas auparavant, ou que vous ayez besoin de prouver que votre système existant fonctionne correctement, le débitmètre portable PTFM 6.1 est là pour vous aider en fournissant une mesure de débit précise et non invasive dans le environnements et applications industriels les plus difficiles, avec une complexité et un coût d'installation minimaux.
Avec un nouveau matériel de traitement du signal plus puissant, une conception IP67 robuste et trois tailles de transducteur interchangeables et non invasives optimisées pour une large gamme de tailles et de matériaux de tuyaux, le PTFM 6.1 est le bon choix pour vos déplacements ou long- applications de mesure de débit à long terme.
Intuitive and Powerful
La configuration est simple - il ne faut que quelques minutes pour configurer le PTFM 6.1 avec les paramètres de votre application, installer les transducteurs sans interrompre votre processus et commencer à mesurer le débit.
Ils disent que les grandes choses viennent par trois.Avec trois ensembles de transducteurs optimisés pour une large gamme de tailles et de matériaux de tuyaux, un matériel de traitement du signal encore plus puissant, un étalonnage standard en usine et des diagnostics intuitifs à l'écran offrent une confiance maximale dans la précision et la fiabilité de vos mesures. Montez les transducteurs à ultrasons à l'extérieur des tuyaux en métal ou en plastique, y compris l'acier au carbone, l'acier inoxydable, la fonte ductile, la fonte, le PVC, le PVDF, la fibre de verre, le cuivre, le laiton, l'aluminium et les tuyaux avec des revêtements collés, y compris l'époxy, le caoutchouc et le téflon.
À la hauteur du défi
Il n'y a pas deux applications identiques, vous avez donc besoin d'un produit capable de toutes les gérer. Avec notre conception IP67 robuste, un traitement de signal puissant, des transducteurs facilement interchangeables et une interface utilisateur intuitive avec un enregistreur de données intégré, le PTFM 6.1 est prêt pour la variété d'environnements d'installation et d'applications difficiles que vous rencontrez.
Prêt pour l'avenir
Conçu pour réduire les déchets et prêt pour les exigences incertaines de l'avenir, le port USB-C intégré permet au PTFM 6.1 d'étendre de manière transparente ses capacités d'entrée et de sortie sans avoir à remplacer l'ensemble du compteur. Quels que soient vos futurs besoins en matière de mesure de débit, nous serons prêts à vous aider avec la voie de mise à niveau la plus simple.
- Performances améliorées: Trois transducteurs faciles à choisir et interchangeables pour des tuyaux nominaux de 15 à 1,200mm (0.5 à 48pouces), un matériel de traitement du signal puissant et des diagnostics à l'écran pour un fonctionnement en toute confiance.
- Facile à utiliser : matériel de montage standard pour chaque taille de transducteur et menus faciles à utiliser pour une configuration conviviale pour les novices.
- Conçu pour les applications difficiles: boîtier en aluminium IP67 robuste conçu pour les environnements industriels difficiles.
- Gestion des données : stockage de 12.5 millions de points de données et logiciel d'enregistrement gratuit pour une visualisation et un rapport faciles des données..
- Conception modulaire : Le port USB-C intégré permet au PTFM 6.1 d'étendre de manière transparente ses capacités d'entrée et de sortie sans avoir à remplacer l'ensemble du compteur. Quels que soient vos futurs besoins en matière de mesure de débit, nous serons prêts à vous aider avec la voie de mise à niveau la plus simple.
| Spécifications générales | |
|---|---|
| Nom de la spécification: | La description: |
| Paramètres de fonctionnement | Pour fluides propres dans des conduites pleines, avec une concentration généralement inférieure à 2 % en volume de solides ou de bulles. Convient également aux eaux usées ou aux flux de boues à faible concentration en solides. |
| Configuration | Interface clavier à 5 boutons intégrée avec sélection de la langue des menus en anglais, français et espagnol |
| Boîtier électronique | IP67 lorsque les câbles du transducteur sont connectés. IP65 lorsque les câbles des transducteurs ne sont pas connectés. Boîtier en aluminium avec embouts de protection en silicone. |
| Plage de vitesse d'écoulement | ±0.03 m/s à 12.2 m/s (±0.1 à 40 pieds/s) |
| Précision | ±1 % de la lecture ou ±0.0046 m/s (±0.015 pi/s), selon la valeur la plus élevée. Répétabilité et linéarité: ±0.25% |
| Entrée de puissance | Batterie lithium-polymère rechargeable intégrée pour jusqu'à 15 heures de fonctionnement continu. Chargeur secteur externe vers USB-C avec entrée 100-240 V CA, 50-60 Hz, 0.6 A ; et sortie 5.0V DC, 3A, 15W |
| Affichage | Écran LCD TFT couleur, type IPS, taille d'écran 2.8", résolution 320 x 240, luminosité 500 NITS, vue super large. |
| Les sorties | Fichiers journaux, fichiers journaux quotidiens, fichiers de paramètres et fichiers de capture de forme d'onde via une clé USB-C (incluse) |
| Enregistreur de données | Capacité de 12 millions de points, configurable pour la vitesse ou le débit, date et heure, format configurable pour le logiciel Greyline Logger (LG2) ou CSV, intervalles disponibles de 10 s, 30 s, 1 min, 2 min, 5 min, 10 min, 15 mn, 30 mn et 1h |
| Logiciel informatique | Logiciel gratuit Greyline Logger pour Windows. Pour l'affichage, la manipulation, l'analyse et l'exportation de données. |
| Exploitation temporaire. (Électronique) | -20 °C à +60 °C (-5 °F à +140 °F) |
| Mallette de transport | IP67, avec mousse moulée de protection, avec de la place pour toutes les tailles de transducteurs et le matériel d'installation |
| Sélection de la langue | Anglais, Français, Espagnol |
| Poids d'expédition approximatif | 5,5 kg (12 livres) |
| Spécifications du transducteur | |
|---|---|
| Nom de la spécification : | La description:: |
| Diamètre du tuyau (nominal) | SE16A : Recommandé pour 15 mm à 50 mm (0.5 à 2 pouces) ; Convient pour 50 mm à 150 mm (2 po à 6 po) SE16B : Recommandé pour 50 mm à 250 mm (2 po à 10 po) ; Convient pour 250 mm à 1 200 mm (10 po à 48 po) SE16C : Recommandé pour 300 mm à 1 200 mm (12 po à 48 po) ; Convient pour 100 mm à 300 mm (4 po à 12 po) |
| Matériaux de tuyaux | Tout matériau conducteur sonique en métal ou en plastique, y compris l'acier au carbone, l'acier inoxydable, la fonte ductile, la fonte ductile revêtue de béton, la fonte, le PVC, le HDPE, le PVDF, la fibre de verre, le cuivre, le laiton, l'aluminium et les tuyaux avec des revêtements collés, y compris l'époxy, le caoutchouc, et téflon |
| La vitesse d'écoulement | ±0.03 m/s à 12.2 m/s (±0.1 pi/s à 40 pi/s) typique |
| Fréquence de fonctionnement | SE16A: 2.56 MHz SE16B: 1.28 MHz SE16C: 640 kHz |
| Température de fonctionnement | -40 °C à +150 °C (-40 °F à +300 °F) |
| Choix | |
|---|---|
| Numéro d'article: | Configuration du capteur: |
| PTFM 6.1-A | SE16A |
| PTFM 6.1-B | SE16B |
| PTFM 6.1-C | SE16C |
| PTFM 6.1-D | SE16A, SE16B |
| PTFM 6.1-E | SE16B, SE16C |
| PTFM 6.1-F | SE16A, SE16C |
| PTFM 6.1-G | SE16A, SE16B, SE16C |
