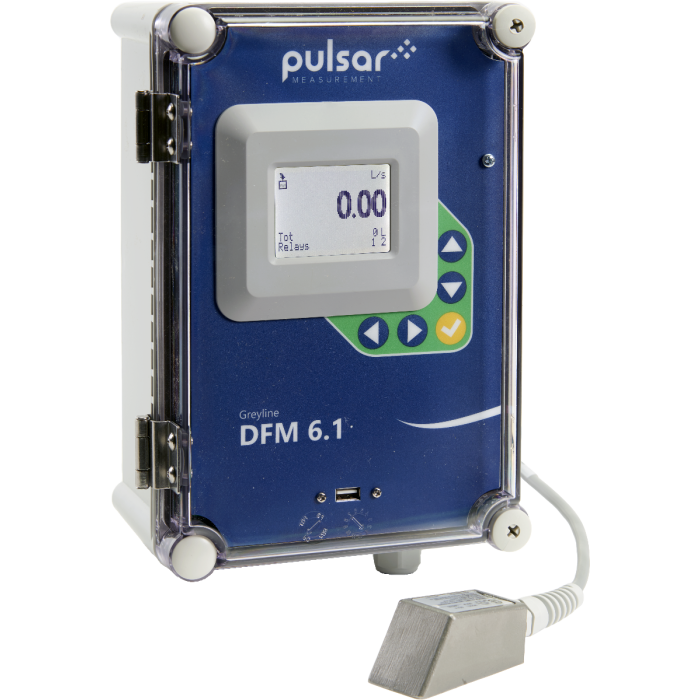

Obtenir une mesure de débit à l'intérieur d'un tuyau peut parfois être délicat. Le débitmètre Doppler DFM 6.1 fonctionne comme un débitmètre à pince sans contact pour offrir une mesure efficace du débit de tuyau à pince depuis l'extérieur du tuyau. Sa technologie Doppler le rend parfait pour une utilisation comme débitmètre d'eau, en particulier pour les liquides difficiles ou les liquides contenant des solides en suspension tels que les eaux usées, les boues, les boues, les produits chimiques, les liquides visqueux et les abrasifs. Le débitmètre à ultrasons Doppler non invasif s'adapte à un tuyau de 12,5 mm (0,5 po ) de diamètre intérieur ou supérieur, et se fixe à l'extérieur du tuyau, obtenant des lectures de mesure de débit sans interrompre le processus.
Capteur externe sans contact, sans entretien
Pour mesurer la vitesse, un signal acoustique est réfléchi vers le capteur à partir de particules en mouvement ou de bulles de gaz en suspension dans le fluide. Le débit est calculé en fonction du diamètre intérieur du tuyau configuré.
L'installation est facile - sans arrêter le système d'écoulement. Aucun contact n'est établi avec le fluide en mouvement et aucune coupe ou perçage de tuyau n'est nécessaire. Il n'y a pas d'encrassement ou d'accumulation de tartre sur le capteur.
Le système de configuration à 5 touches facile à utiliser du débitmètre Doppler DFM 6.1 rend la configuration et l'installation rapides, simples et faciles. L'unité dispose d'un grand affichage numérique du débit avec un totalisateur, une sortie 4-20 mA isolée, un enregistreur de données de 26 millions de points et deux relais de contrôle programmables.
Mesure de débit inverse
Le débitmètre DFM 6.1 Doppler mesure le débit dans les deux sens et affiche des valeurs positives ou négatives. Vous pouvez contrôler le totalisateur pour soustraire le débit inverse ou pour totaliser uniquement le débit direct.
Utilisez des appareils de mesure de débit Doppler sur canalisation pour contrôler le débit dans un procédé, protéger les pompes contre le pompage à vide ou à sec, ou pour une utilisation proportionnelle au débit. Vous pouvez même l'utiliser pour tester l'équipement existant afin de vous assurer qu'il fournit toujours une mesure précise du débit des tuyaux.
Pour en savoir plus sur les applications idéales pour le débitmètre Doppler DFM 6.1, rendez-vous sur l'onglet Téléchargements ci-dessous pour lire les études de cas.
- Performance améliorée
- Facile à installer et à configurer
- Capteur à ultrasons à pince sans contact
- Fonctionne sur une grande variété de matériaux et de tailles de tuyaux
- Grand affichage rétro-éclairé du débit et totalisateur
- Sortie 4-20mA isolée
- 2 relais de contrôle programmables
- Sortie Modbus RTU ou HART en option
- Enregistreur de données 128 Mo (26 millions de points)
| Spécifications générales | |
|---|---|
| Nom de la spécification: | La description: |
| Plage de débit | ±0.03 m/s à 12.2 m/s (±0.1 ft/s à 40 ft/s) dans la plupart des applications |
| La taille du tuyau | Tout diamètre intérieur de tuyau de 12.7 mm à 4.5 m (0.5 po à 180 po) |
| Précision | ±2% de la lecture ou 0.03 m/s (0.1 pied/s) selon la valeur la plus élevée. Nécessite des solides ou des bulles d'une taille minimale de 100 microns, concentration minimale de 75 ppm. Répétabilité: ±0.1%, linéarité ±0.5% |
| Affichage | Matrice blanche rétroéclairée - affiche le débit, les états des relais, le totalisateur à 16 chiffres, le mode de fonctionnement et le menu d'étalonnage |
| Configuration | Clavier intégré à 5 touches avec sélection de la langue anglaise, française ou espagnole |
| Entrée de puissance | 100-240 V CA 50/60 Hz, 10 VA maximum En option : 9-32 V CC, 10 W maximum |
| Production | Isolé 4-20mA (charge 1000 ohms max.) ou 0-5 V DC (sélectionnable sur place) |
| Relais de contrôle | Qté 2, SPDT nominal 5 A, alarme de débit programmable et/ou impulsion proportionnelle |
| Enregistreur de données | Enregistreur intégré de 26 millions de points avec une sortie USB et un logiciel Windows |
| Chauffage de l'enclos | Polyester NEMA4X (IP 66) avec une face en polycarbonate transparent |
| Température de fonctionnement de l'électronique | -23 °C to 60 °C (-10 °F to 140 °F) |
| Poids d'expédition | 6.3 kg (14 lbs) |
| Spécifications du capteur | |
|---|---|
| Nom de la spécification : | La description: |
| Model SE4 | Appareil à ultrasons à une tête avec câble blindé de 7.6 m (25 pi) et kit de montage en acier inoxydable pour tuyaux de 12.7 mm (0.5 po) de DI ou plus. Conçu pour résister à une submersion accidentelle jusqu'à 10 psi. Certifié non incendiaire pour les emplacements dangereux de classe I, division 2, groupes A, B, C, D |
| Sensor Operating Temp. | -40 °C to 150 °C (-40 °F to 300 °F) |
| Exposed Materials | 316SS |
| Choix | |
|---|---|
| Choix: | La description: |
| Capteurs | Barrières de sécurité intrinsèque pour installation en Classe I, Div 1, Groupes C, D; Classe II, Groupes E, F, G; classe III; Pièce jointe Zones dangereuses de type 4. |
| Protocoles d'automatisation industrielle | Modbus RTU via RS-485 ou HART (sélectionnable sur le terrain) |
| Câble de capteur | Paire coaxiale blindée continue de 15 m (50 pi) ou 30 m (100 pi), ou épissure jusqu'à 500 pi (152 m) avec boîte de jonction. S'accorde automatiquement au câble étendu. |
| Chauffage de l'enclos | Pour installation extérieure, thermostatique jusqu'à -40 °C (-40 °F) |
| Relais de contrôle | 4 SPDT 5 A supplémentaires (6 au total) |
| Brochure produit | Télécharger |
| Fiche de données | Télécharger |
| Bon de commande | Télécharger |
| Manuel d'installation et d'instructions | Télécharger |
| Engineering Specifications | Télécharger |
| Pulsar Logger v3.0.0 Software (Formerly Greyline Logger) | Télécharger |
| Brochure du logiciel | Télécharger |
| North America Electrical Safety Certificate | Télécharger |
| North America Haz Loc Certificate | Télécharger |
| ATEX Certification | Télécharger |
| IECEx Certificate | Télécharger |
| North America Haz Loc Certificate | Télécharger |
| CE Declaration of Conformity | Télécharger |
| Doppler and Transit Time for non-invasive measurement of flow in full pipes. | Télécharger |
| The limestone slurry is abrasive so in-line flowmeters are not practical. Non-contacting Doppler flowmeters can be used both on the fly ash slurry supply lines and on "used" or recirculated slurry. | Télécharger |
| Why use DFM 6.1 to measure RAS Flow? | Télécharger |
| Fiche de données | Télécharger |
| Fiche de données | Télécharger |
| Fiche de données | Télécharger |
| Fiche de données | Télécharger |
| Fiche de données | Télécharger |
| Case Study | Flow Confirmation for Eel Pass Monitoring. | Télécharger |
| Case Study | Influent and Effluent monitoring at Cat Lo Fishing Port | Télécharger |
| Case Study | Slurry flow from outside the pipe with DFM 6.1 | Télécharger |
| Case Study | Non-contacting sand slurry flow monitoring from outside the pipe. | Télécharger |
| Case Study | Doppler flow meter provides successful results for a wastewater treatment plant. | Télécharger |
| Case Study | DFM proves accurate and reliable for the dredging industry. | Télécharger |
| Case Study | DFM 6.1 measures cement slurry in jet grouting process. | Télécharger |
| Case Study | TTFM & DFM provide accurate flow solutions at a wastewater treatment plant. | Télécharger |
| Case Study | Providing Graniterock with non-contacting flow measurement for clean water and flow from their thickener plant. | Télécharger |
| Case Study | Non-contacting solution for plugged off flow meters in the oil patch. | Télécharger |
| Pulsar Measurement Product Warranty | Télécharger |
Electronics
- CE
- CSA/EN/UL 61010-1
Transducers
-
Certified Non-incendive for Class I, Div 2, Groups A, B, C, D
Optional: Certified Intrinsically safe for Class I, Div 1, Groups C, D; Class II, Groups E, F, G; Class III; Encl. Type 4
Optional: Certified Intrinsically safe for sensor mounting in ATEX.IECEx Zone 0, Ex ia IIB T4 Ga, hazardous location
