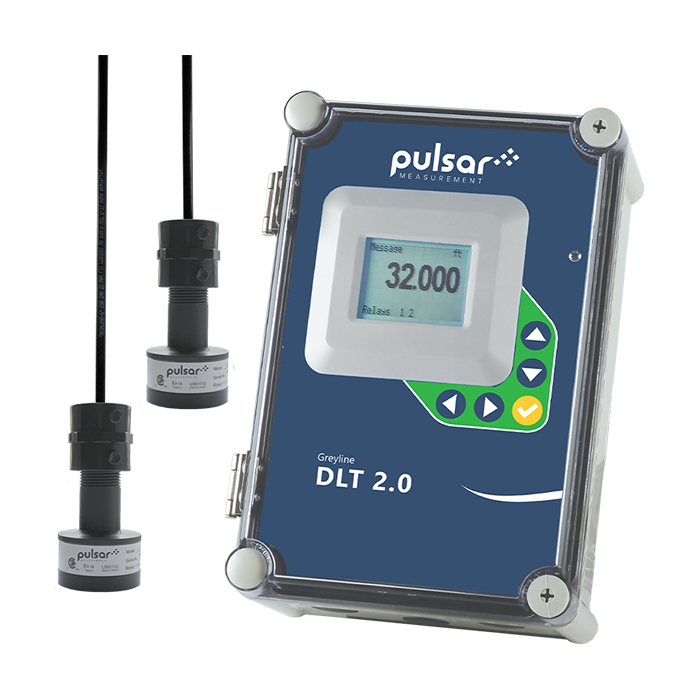

Le transmetteur de niveau différentiel DLT 2.0 est une solution simple pour la mesure de niveau différentiel, y compris les applications trouvées dans les usines de traitement des eaux usées, les stations de pompage et les systèmes d'égouts unitaires. Le transmetteur de niveau différentiel comprend deux capteurs de niveau différentiel. Positionnez chaque capteur à l'emplacement de votre choix, au-dessus d'un canal, en amont et en aval d'un écran à barres par exemple, et le DLT 2.0 pourra afficher et transmettre la mesure de niveau différentiel. Le capteur en aval pourrait même être positionné au-dessus d'un canal ou d'un déversoir pour mesurer et totaliser le débit du canal ouvert.
Pour tirer le meilleur parti de votre DLT 2.0, installez un capteur de chaque côté d'un écran à barre mécanique pour surveiller en permanence le niveau. L'Utilisation des relais intégrés ou des sorties 4-20 mA pour activer automatiquement le râteau du tamis à barres à des niveaux prédéfinis. Trois sorties 4-20mA sont configurées pour transmettre le niveau amont, le niveau aval (ou débit) et le niveau différentiel. Les relais intégrés du transmetteur de niveau différentiel peuvent être calibrés pour le contrôle de niveau, le contrôle de niveau différentiel ou le débit en canal ouvert.
D'autres applications pour le DLT 2.0 incluent l'inventaire de deux réservoirs, où vous pouvez surveiller les niveaux dans deux réservoirs avec un seul instrument, ce qui facilite le contrôle des stocks et l'efficacité du processus. Le transmetteur de niveau différentiel alternera un affichage du niveau dans les deux réservoirs, et il transmettra des sorties 4-20mA.
- Mesure le niveau, le niveau différentiel et le débit en canal ouvert
- Deux capteurs à ultrasons sans contact
- Grand écran LCD blanc rétroéclairé
- Trois sorties 4-20 mA isolées
- Étalonnage à 5 touches intégré
- 2 relais de contrôle programmables
- Enregistreur de données à 2 millions de points en option
- Capteurs à sécurité intrinsèque en option
| Spécifications générales | |
|---|---|
| Nom de la spécification: | La description: |
| Boîtier électronique | Polycarbonate NEMA4X (IP 66) avec couvercle incassable transparent |
| Précision | ±0,25 % de la plage ou 2 mm (0,08 po), selon la valeur la plus élevée. Répétabilité et linéarité : ±0,1 % |
| Affichage | Matrice blanche rétroéclairée - affiche le niveau amont, aval et différentiel, le débit et le totalisateur du canal ouvert, les états des relais, le mode de fonctionnement et le menu d'étalonnage |
| Programmation | Étalonneur intégré à 5 touches avec sélection de la langue anglaise, française ou espagnole |
| Entrée de puissance | 100-240 V AC 50/60 Hz (voir Options), 3 W maximum avec fonctionnalités standard |
| Les sorties | 3 x 4-20mA isolés, niveau amont et aval (ou débit canal ouvert) et niveau différentiel, 1000 ohms maximum |
| Relais de contrôle | 2 au total, nominale 5 A SPDT ; programmable pour le contrôle de niveau, le contrôle différentiel ou l'impulsion proportionnelle au débit |
| Température de fonctionnement (électronique) | -20 °C à 60 °C (-5 °F à 140 °F) |
| Poids d'expédition approximatif | 6,8 kg (15 lb) |
| Spécifications du capteur PZ15 (comprend 2 capteurs PZ15) | |
|---|---|
| Nom de la spécification : | La description: |
| Portée maximale | 4,57 m (15 pi) avec capteur PZ15 standard |
| Zone morte (effacement) | Programmable, minimum 203,2 mm (8 pouces) |
| Angle de faisceau | 8° |
| Fréquence de fonctionnement | 92 KHz |
| Matériaux exposés | PVC |
| Température de fonctionnement | -40 °C to 65 °C (-40 °F to 150 °F) |
| Compensation de température | 'Sonde de température à l'intérieur du capteur de niveau pour une grande précision dans les changements de température |
| Câble de capteur | 'Coaxial RG62AU, longueur standard de 7,6 m (25 pieds) (voir Options) |
| Choix | |
|---|---|
| Options: | La description: |
| Capteurs | Plage de mesure de 10 m (32 ft) / Modèles à sécurité intrinsèque |
| Câble de capteur | 15 m (50 ft) ou 30 m (100 ft) coaxial continu RG62AU à partir du capteur - ou épissure jusqu'à un total de 150 m (500 ft) avec acier NEMA4 étanche JB en option avec bornier de connexion |
| Entrée de puissance | 9-32 V DC |
| Relais de contrôle supplémentaires | 4 SPDT 5 A supplémentaires (6 au total) |
| Enregistreur de données | Enregistreur de 2 millions de points avec sortie USB et logiciel Windows - Enregistrement à 3 canaux (capteurs A et B plus débit différentiel ou canal ouvert) |
| Chauffage de l'enclos | Contrôle thermostatique - recommandé pour les températures inférieures à 0 °C (32 °F) |
| Barrières de sécurité intrinsèques | Pour le montage du capteur en Classe I, II, III, Div. Zones dangereuses I, II, groupes C, D, D, F, G |
| Support de montage du capteur | Réglable, comprend un tuyau en acier galvanisé, des brides, des raccords et du matériel |
| Écrans solaires | Écran solaire de capteur et écran solaire de boîtier pour installations extérieures |
| Brochure produit | Télécharger |
| Fiche de données | Télécharger |
| Bon de commande | Télécharger |
| Manuel d'installation et d'instructions | Télécharger |
| Pulsar Logger v3.0.0 Software (Formerly Greyline Logger) | Télécharger |
| Brochure du logiciel | Télécharger |
| North America Electrical Safety Certificate | Télécharger |
| North America Haz Loc Certificate | Télécharger |
| Fiche de données | Télécharger |
| SBMS Submergence Shield Datasheet | Télécharger |
| Fiche de données | Télécharger |
| Fiche de données | Télécharger |
| Fiche de données | Télécharger |
| Fiche de données | Télécharger |
| Pulsar Measurement Product Warranty | Télécharger |
- NEMA4X (IP66)
- Barrière de sécurité intrinsèque pour le montage de capteurs en Classe I, II, III, Div. Zones dangereuses I, II, groupes C, D, D, F, G – option
- CE
- CSA/UL EN61010-1
- FM/CSA Classe 1, Div 1
- FM/CSA Classe 1, Div 2
