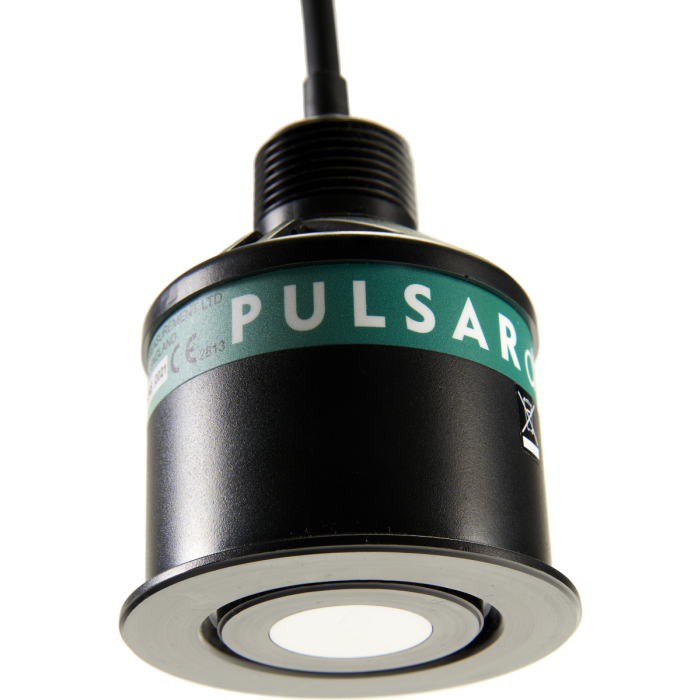

Capteurs de niveau à ultrasons Pulsar dB Transducer
Capteurs sans contact pour le niveau, le volume et le débit
La série dB Transducer de Pulsar Measurement est une gamme de capteurs de niveau pour les eaux usées et les environnements industriels. Allant de 3 m (9.8 pieds) à 40 m (131.2 pieds), tous nos capteurs de niveau à ultrasons fournissent un niveau, un volume, un débit en canal ouvert, un contrôle de pompe et une mesure de niveau différentiel fiables pour les applications liquides et solides.
Tous les transducteurs ultrasoniques dB de Pulsar Measurement sont dotés de la technologie DATEM unique, que l'on ne trouve que dans les capteurs de niveau Pulsar Measurement. Le suivi adaptatif numérique du mouvement d'écho (DATEM) est un système de discrimination d'écho qui fonctionne sur la base qu'il identifie le véritable écho mobile du bruit de fond, puis le suit, ignorant tous les échos concurrents comme il le fait. Cela permet aux capteurs de niveau de Pulsar Measurement de fonctionner dans des puits humides d'eaux usées encombrés, un silo de pierre bruyant, un réservoir agité ou même à travers une grille de sécurité. DATEM recherche également les échos dans une très petite plage de fréquences, ce qui le rend particulièrement efficace pour ignorer les bruits acoustiques et électriques.
La puissance élevée de la gamme de transducteurs à ultrasons dB garantit que tous les échos d'une application peuvent être facilement surveillés. Le résultat est une mesure de niveau très fiable dans des applications qui n'étaient pas envisageables auparavant. Grâce à la technologie DATEM, l'angle de faisceau effectif de nos capteurs à ultrasons dB et dBi est généralement aussi petit que 3 degrés.
La conception sans contact des capteurs de niveau à ultrasons dB signifie qu'ils peuvent être installés sans interruption de service et qu'aucune maintenance fastidieuse n'est nécessaire, ce qui permet une mesure de niveau sans contact très précise. La gamme de capteurs de niveau à ultrasons de Pulsar Measurement est disponible avec de multiples options, y compris des écrans anti-immersion, des versions PVDF pour les capteurs montés dans des zones dangereuses, et bien d'autres !
Les protections contre l'immersion sont utiles pour garder la face du transducteur propre dans les applications où le capteur est susceptible d'être immergé. En cas d'immersion, il peut être demandé au contrôleur d'échouer haut, bas ou de maintenir la dernière lecture. Lorsque le niveau tombe sous le bouclier, cela permet au contrôleur de reprendre le fonctionnement avec une face de transducteur propre.
Tous les transducteurs dB peuvent être équipés de toute la gamme de contrôleurs Pulsar Measurement, de sorte que lorsque les besoins de votre mesure changent, votre système n'aura pas à le faire.
- ATEX Zone 1 & 2
- Compensation de température intégrale
- Angles de faisceau étroits
- Rallonges de câble blindé standard à 2 ou 3 conducteurs jusqu'à 1000 m (3,280.8 pi)
- Technologie brevetée de traitement de l'écho DATEM (Digital Adaptive Tracking of Echo Movement)
- Homologation FM/FMc
| General Specifications | |
|---|---|
| Spécification: | La description: |
| Matériau corporel sensoriel | Face Valox 357 U et mousse syntactique |
| Maximum separation | 500 m (1,640.4 pieds) |
| Connexion de montage | BSP ou 1 en NPT |
| Protection de l'enclos | IP68/NEMA 6P |
| Température Max et Min | Standard : -40°C à +90°C (-40°F à +194°F) Versions pour zones dangereuses : -40°C à +75°C (-40°F à +167°F) |
| Homologation CE | Directives 2014/30/UE - CEM et 2014/34/UE ATEX. Normes appliquées : EN 60079-0:2012+A11:2013/ EN 60079-11:2012 / EN 60079-18:2009 / EN 60079-26:2007 / EN 61326-1:2013 |
| Approbation ATEX | Standard ATEX EEx m II T6 ou en option EEx ia IIC T6. Homologation FM/FMc. (dB50 non homologué) |
| Accuracy | 0.25% or 6 mm (0.2 in) whichever is greater |
| Resolution | 0.01% or 2 mm (0.1 in) whichever is greater |
| Choix | |
|---|---|
| Choix: | La description: |
| PVDF | Convient à de nombreuses applications où des produits chimiques sont présents. |
| Avant fileté/PVDF | Les versions filetées à l'avant permettent un montage facile avec un filetage de nez BSP/NPT de 1.5 po ou 2 po |
| Bouclier d'immersion | Maintient la face du transducteur propre et sèche dans les applications à risque de submersion |
| A bride DIN/ANSI | Disponibles dans les spécifications de bride DIN ou ANSI - toutes dotées d'un revêtement PTFE sur le côté en contact avec le procédé. Différentes tailles de brides disponibles |
| Visage en mousse | Fournit plus de puissance acoustique dans les applications sèches ou poussiéreuses |
| Bride sanitaire | Comprend un joint PVDF intégral pour une utilisation dans des applications hygiéniques |
| PTFE | Revêtement PTFE sur le côté mouillé |
| Multiple Cable Lengths Available | Standard: 5 m, 10 m, 20 m, 30 m, 50 m, 100 m (16.4 ft, 32.8 ft, 65.6 ft, 98.4 ft, 164 ft, 328.1 ft). Optional: up to 150 m (492 ft) maximum (increments of 10 m (32.8 ft) only). |
| Accessoires | Kit de visée supplémentaire |
| Supports | Une gamme de différents supports en acier inoxydable est disponible pour garantir que le transducteur est monté dans la meilleure position possible pour des résultats précis |
| NHS Oil Tank Case Study | Télécharger |
| Accurate tank level measurement of residential reservoirs in Vancouver, Canada with the Ultra 5 controller and dB6 transducers. | Télécharger |
| VIETCIS helps thermal power plant of Formosa Ha Tinh Steel Corporation (FHS) monitor the inlet water flow. | Télécharger |
| HMG Paints Case Study | Télécharger |
| dB6 Transducer provides accurate level measurement for chemical mixing tank. | Télécharger |
| dB10 with a PTFE face helps provide accurate level measurement for sump pit in galvanized steel industry. | Télécharger |
| dB Transducers replace dated float level measurement system at an alkaline sump pit. | Télécharger |
| dB10 and UltraLite for Oil Waste Bins in Steel Factory | Télécharger |
| dB6 Transducer provides level measurement for Scum Collector. | Télécharger |
| dB10 provides level measurement for Hydrochloric Acid tanks. | Télécharger |
| dB50 Provides accurate and reliable level measurement for fumed silica. | Télécharger |
| Effective Level Measurement for Steel Sheet Factory | Télécharger |
| Groundwater Monitoring for the dB25 | Télécharger |
| Ultra 4 and dB6 Ultrasonic Transducer MCERTS Certification CSA MC250378/00 | Télécharger |
| Manuel d'installation et d'instructions | Télécharger |
| Brochure produit | Télécharger |
| Fiche de données | Télécharger |
| Technical Drawing (UNCONTROLLED COPIES) | |
| Ex mb Certificate | Télécharger |
| Ex ia Certificate | Télécharger |
| FM Certificate of Conformity (US) | Télécharger |
| FM Certificate of Conformity (CAN) | Télécharger |
| Ex mb Certificate | Télécharger |
| A dB6 Transducers proves it's resilience against H2S gas. | Télécharger |
| Watercorp, Western Australia has selected and standardized Pulsar Ultrasonic units to upgrade existing wet well level installations and for new panel builds. | Télécharger |
| Fiche de données | Télécharger |
| Ultrasonic Success with Super-light Fumed Silica Measurement | Télécharger |
| dB15 Transducer provides accurate level measurement for clay pits | Télécharger |
| dB3 Transducer helps with block chute detection at a quarry. | Télécharger |
| dB3 measures the level of stone in stone crusher at Croft Quarry. | Télécharger |
| dB10 PTFE Transducer provides level measurement for oil storage tank. | Télécharger |
| UltraTWIN and dB Transducers provide accurate measurement for shaft tank and downstream sewer. | Télécharger |
| Case Study | Rainwater draining, flow monitoring for a chemical plant in Changshu, Jiangsu Province, China. | Télécharger |
| Case Study | Efficient control and inventory management for Dover Docks | Télécharger |
- Homologation CE
- ATEX EEXm II T6 ou en option ATEX Eex ia IIC T6 (dB50 non homologué)
- Homologation FM/FMc
- IP68 / NEMA 6P
