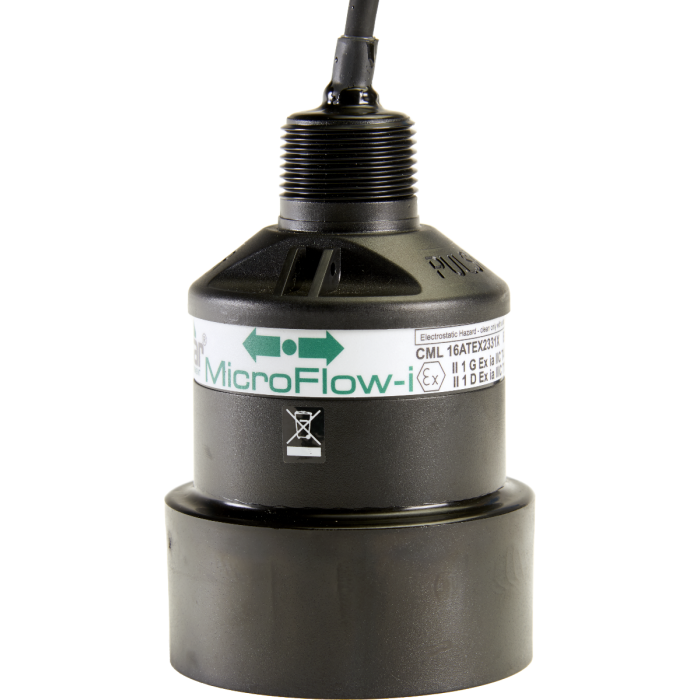

Le MicroFlow-i est une solution de mesure de vitesse sans contact. Sa puissance extrêmement faible en fait une solution de mesure de vitesse idéale pour les points d'accès au réseau d'égouts éloignés, difficiles d'accès et souvent sans alimentation électrique principale. Sa conception légère et compacte rend l'installation simple, en particulier dans les espaces confinés, et ne nécessite aucune interruption du flux de fonctionnement normal.
Options MicroFlow-i
La gamme MicroFlow-i a été spécifiée et conçue pour répondre aux exigences élevées des applications de mesure de débit de processus d'aujourd'hui. L'unité est positionnée au-dessus et à 45 degrés par rapport au débit et mesure la vitesse du débit.
La version standard RS485 est certifiée Ex mb pour une utilisation dans les zones 1 et 2, et la version 2 fils alimentée par boucle avec protocole HART est à sécurité intrinsèque (Ex ia) pour la zone 0.
Communication MicroFlow-i
La version 2 fils peut être utilisé en mode HART numérique ou en tant qu'appareil alimenté en boucle 4-20mA. Le MicroFlow-i peut être configuré à l'aide d'un modem HART avec un logiciel propriétaire HART tel que PACTware ou un logiciel PC MicroFlow HART.
Mesure de la durée des événements pour les débordements d'égouts unitaires
La gestion de la pollution dans des conditions d'inondation est un défi important, et avec des régimes de surveillance de plus en plus exigeants, les opérateurs ont mis en place des milliers d'installations de surveillance CSO et des milliers d'autres sont prévues, avec l'enregistrement des données et la mesure du niveau pour enregistrer les événements de déversement.
Le niveau n'est qu'une partie de l'équation, car nous pouvons désormais ajouter des capteurs de vitesse au-dessus d'un canal pour mesurer la vitesse d'écoulement.
Mesurer la vitesse à l'aide d'une technique sans contact est un défi analytique très complexe et n'est vraiment devenu réaliste qu'avec les processeurs plus rapides désormais disponibles. Chez Pulsar Measurement, nous utilisons une technique appelée Analyse du spectre étalé réfracté. Dans le MicroFlow-i, une impulsion est émise à la surface du liquide, produisant une masse de réflexions sur toute la largeur du canal, un seul transducteur gérant des canaux jusqu'à 1.5 m (4.0 pieds) de largeur et plusieurs transducteurs travaillant ensemble pour des applications plus larges, appliquer les algorithmes RSSA pour analyser et intégrer les signaux reçus, puis les «découper» pour une analyse en temps réel et un calcul de vitesse.
Pour en savoir plus sur l'utilisation du MicroFlow-i sur le terrain, visitez l'onglet Téléchargements et lisez nos études de cas.
- Sans contact
- Consommation d'énergie extrêmement faible
- Conception légère, compacte et robuste
- Coûts d'installation minimaux sans interruption de service
- Sans entretien
- Rentable
- Support de montage en option disponible
| Spécifications générales | |
|---|---|
| Nom de la spécification: | La description: |
| Dimensions du corps du capteur: | 90 mm x 140 mm (3.54 pouces x 5.51 pouces) |
| Poids: | 1 kg (2.2 livres) |
| Matériau du corps du capteur : | Valox 357 |
| Séparation maximale : | Jusqu'à 1,000 m (3,280 pieds) |
| Max. et température minimale (électronique) : | -20 °C à +60 °C (-4 °F à +140 °F) |
| Plage de vélocité : | 0.2 m/s à 6 m/s (0.66 pied/s à 19.7 pied/s) |
| Installation optimale : | Installer et un angle de 45° en ligne avec le débit. Plus d'informations sont disponibles dans le manuel. |
| Les sorties: | Alimentation par boucle HART et 4-20mA |
| Choix | |
|---|---|
| Choix: | La description:: |
| Support de montage | Support pratique pour un montage optimal du capteur |
| Capteurs alimentés par boucle dBi | Pour une mesure complète de la vitesse surfacique |
| Connecteur ponctuel | Monté sur câble (avec fusible) |
| Communication | Communication Modbus en option |
| Brochure produit | Télécharger |
| Fiche de données | Télécharger |
| Manuel d'installation et d'instructions | Télécharger |
| Technical Drawing (UNCONTROLLED COPIES) | Télécharger |
| Microflow-i PC Software V1.2.0 | Télécharger |
| Version 1.0.11 (HART) Firmware | Télécharger |
| Version 0.0.8 Firmware ONLY | Télécharger |
| Ex ia Certificate | Télécharger |
| FM Certificate of Conformity (US) | Télécharger |
| FM Certificate of Conformity (CAN) | Télécharger |
| Ex ia Certificate | Télécharger |
| MicroFlow & MicroFlow-i FM Manual | Télécharger |
| Pulsar Measurement Product Warranty | Télécharger |
- IP68
- CE Homologation
- ATEX Ex II 1 G D
- ATEX Ex ia IIC T4 Ga
- ATEX Ex ia IIIC T135 °C Da (Directive 2014/34/EU)
