La gamme IMP de capteurs de niveau comprend un transducteur et un contrôleur combinés dans une unité autonome. Toutes les unités IMP de Pulsar Measurement sont des unités de mesure de niveau sans contact, précises et fiables. Les capteurs de niveau IMP n'entrent pas en contact avec le processus, il n'est donc pas nécessaire d'arrêter ou d'interrompre les opérations. Dotés d'une technologie de traitement d'écho numérique spécialement conçue, les unités de mesure de niveau IMP fournissent une mesure de niveau simple, précise et fiable sur leurs écrans LCD intégrés.

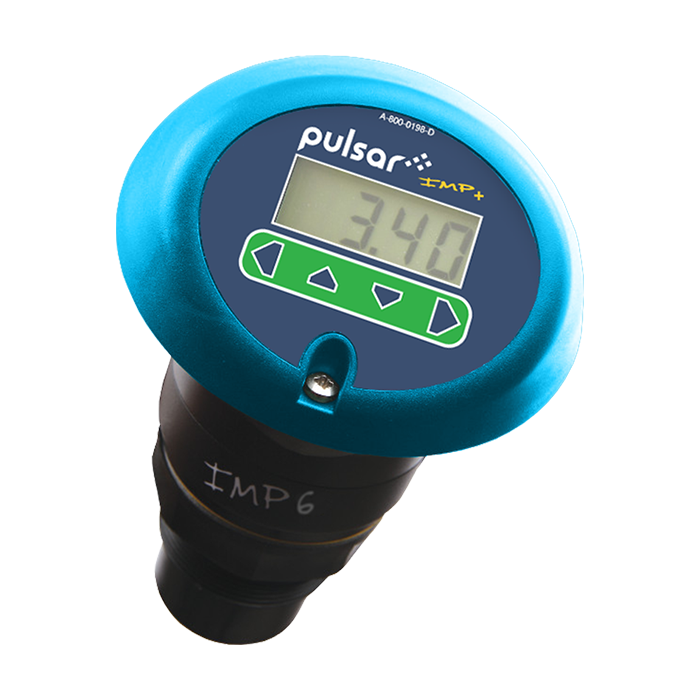

Le capteur de niveau IMP IS est certifié conforme aux normes ATEX EEx ia IIC T4 et IECEx, et est disponible avec des pièces en contact avec le fluide en PVDF, ce qui le rend idéal pour mesurer dans des applications corrosives ou agressives. Disponible en trois tailles de mesure de 3 m à 10 m (9,8 pieds à 32,8 pieds), l'unité est simple et directe à configurer à l'aide du clavier intégré et du système de programmation par menu.
- Mesure de niveau compacte et autonome
- Configuration simple par menu LED
- Haute puissance et angles de faisceau étroits
- ATEX
- Up to 10 m (32.8 ft) range available
| Spécifications générales | |
|---|---|
| Spécification: | La description:: |
| Dimensions | 186 mm H x 133 mm P (7,3 pouces H x 5,2 pouces P) |
| Entrée de câble: | 2 x presse-étoupes 4,5 mm à 10 mm (0,2 in à 0,4 in) (Couple à 2 NM) |
| Montage | IMP3 - Version 3 m (9,8 pieds) : 1,5 pouces BSP/NPT IMP 6 - Version 6 m (19,7 pieds) : 1,5 pouces BSP/NPT IMP10 - Version 10 m (32,8 pieds) : 2 pouces BSP/NPT Convient aux modèles BSP et NPT , parallèle et conique |
| Poids | Nominale 1 kg (2,2 livres) |
| Protection de l'enclos | IP67 |
| Max. et min. température (ambiante): | -40 °C à +6 5 °C (-40 °F à +149 °F) |
| Max. et min. température (processus): | -40 °C à +80 °C (-40 °F à +176 °F) |
| Plage de tension d'entrée | 11-30 V, 3.5-22mA |
| Précision | ±0,25 % ou 6 mm (0,2 pouce) ; celui qui est le plus grand |
| Résolution | ±0,1 % ou 2 mm (0,1 pouce) ; celui qui est le plus grand |
| Sorties 4-20mA | Résolution 5 μA (sorties actives et passives) |
| Compensation de température | Via capteur de température interne (précision de 0,5 °C (± 32,9 °F)). Des conversions de niveau et de volume sont installées permettant la linéarisation des formes de réservoir. |
| Interface PC | Tous les paramètres sont accessibles et modifiables via le logiciel PC Suite. Les traces d'écho peuvent être visualisées à l'écran. |
| Choix | |
|---|---|
| Option: | La description |
| Variants | IMP+ IMP Lite |
| Configurations | 2 fils ou 3 fils |
| Angle de faisceau (-3 dB demi-puissance) | IMP3: ‹10° inclus IMP6: ‹10° inclus IMP10: ‹10° inclus |
| Fréquence de fonctionnement | IMP3: 125 kHz IMP6: 75 kHz IMP10: 41 kHz |
| Plage de mesure | IMP3: 200 mm à 3 m (7,9 pouces à 10 pieds) IMP6: 300 mm à 6 m (11,8 pouces à 19,7 pieds) IMP10: 300 mm à 10 m (11,8 pouces à 32,8 pieds) |
| Logiciel | IMP PC |
| Brochure produit | Télécharger |
| Fiche de données | Télécharger |
| Manuel d'installation et d'instructions | Télécharger |
| Technical Drawing (UNCONTROLLED COPIES) | |
| Ex ia Certificate | Télécharger |
| Fiche de données | Télécharger |
| Ask the Expert | Marc Richards on PC Suite | Télécharger |
| Pulsar Measurement Product Warranty | Télécharger |
- IP67
- Homologation ATEX: Ex II 1G EEx ia IIC T4 (Tamb = -40 °F to +176 °F (-40 °C to +80 °C))
- Déclaration de conformité CE
