Ultra 5 超声波液位和物位、流量、体积和泵控制控制器

非接触式液位和物位和泵控制和流量测量

获取报价

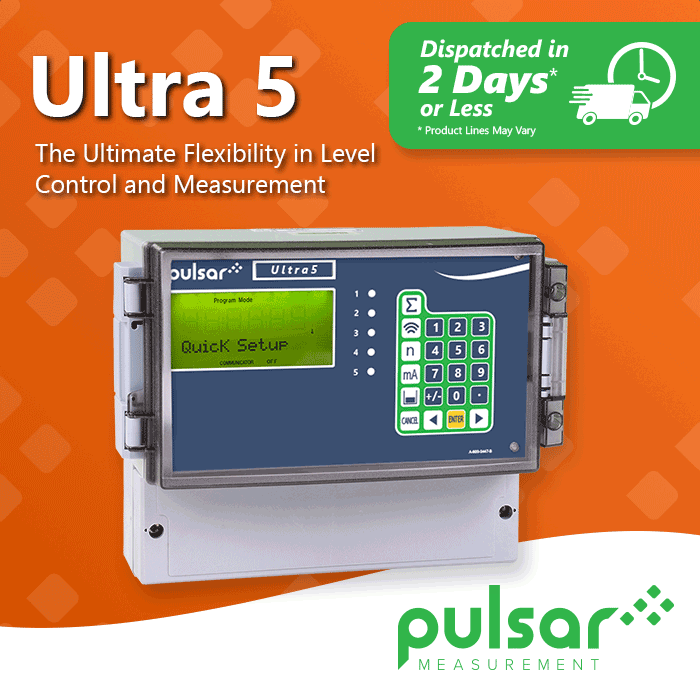

Ultra 5 controller now dispatched in 2 days or less.

精彩内容

概述

特点

规格

选项

下载

批准

画廊

Ultra 5 在一个紧凑的单元中提供泵控制、流量测量、液位和物位控制、体积计算和差压液位和物位测量。控制单元提供五个可分配继电器，具有泵效率等额外报警选项和电源状况、泵运行、暴雨和曝气控制以及液位差控制等额外的泵控制功能；在开放式水渠流量应用中增加更多继电器。

Ultra 5 非常适合各种不同行业的固体和液体的各种液位和物位测量应用，包括制药、化学、发电、水和废水、采石和采矿等等！该装置为各种标准罐形状提供预设置的罐形状转换，包括圆柱形、矩形、锥形底座、金字塔底座、倾斜底座、水平（包括抛物线端罐）和球形。该装置的泵控制配置使 Ultra 5 成为优质规格的超声波泵控制器，并提供许多标准功能。该单元的进一步复杂性包括使用两个传感器和警报系统的液位和物位差测量能力。开放式水渠流量模式使该装置能够通过计算来自主要元件之前的测量水头的流量，在各种水槽和堰中提供非接触、免维护的流量测量和控制。

Ultra 系列控制器的可选软件可以快速设置特定应用，并允许输入空程和满程以及警报/控制继电器设置等参数。

有关更多产品信息，请访问下面的下载选项卡。

5个控制继电器
测量范围 125 mm 至 40 m（5 in 至 131 ft）
可选 4-20mA 输入
预设置的罐形状
电源状况
泵运行
起点变化 |风暴控制 |曝气控制 |冲洗阀控制 |液位和物位差控制

一般规格
规格：	描述：
传感器电缆延长线：	2芯屏蔽
最长分离电缆	1,000 m（3,280 ft）
最高和最低温度（电子）	-20°C 至 +50°C（-4°F 至 +120°F）
准确性和可重复性：	测量范围的 0.25% 或 6 mm（0.24 inch）（以较大者为准）
分辨率	0.1% 或 2 mm（0.079 inch）
最小和最大范围	0 m - 40 m（0 ft - 131 ft）。取决于使用的传感器。 dB50 可用于测量 50 m (164 ft)（定制）。
模拟输出	隔离输出（至 150V）4-20mA 或 0-20mA ，500Ω（用户可设置和可调），0.1% 分辨率
数字量输出	全双工 RS232
触电输出	5 个“C”型(SPDT) 额定电流为 5A，240VAC
显示	6 位数字和 12 个字符的文本，以及带方向指示器的条形图、远程通信器标识符和程序/运行/测试模式指示器

选项
选项:	描述:
安装选项	壁挂式、仪表板安装、机架安装、仪表板安装
数据记录仪	SD卡数据记录器
通讯	RS485 Modbus 和数据记录选项 Profibus 和数据记录选项 V1
